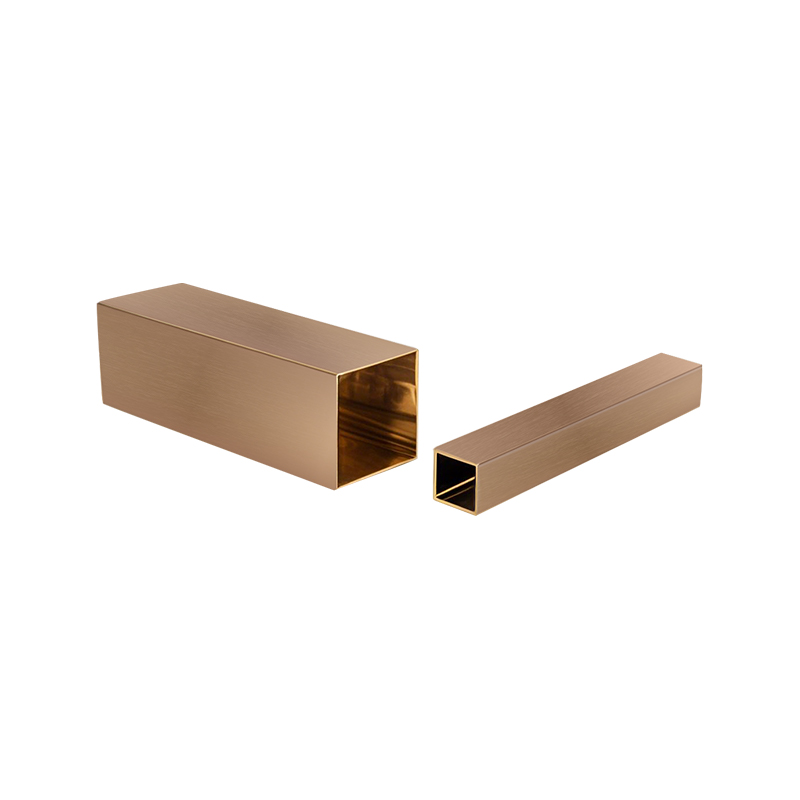

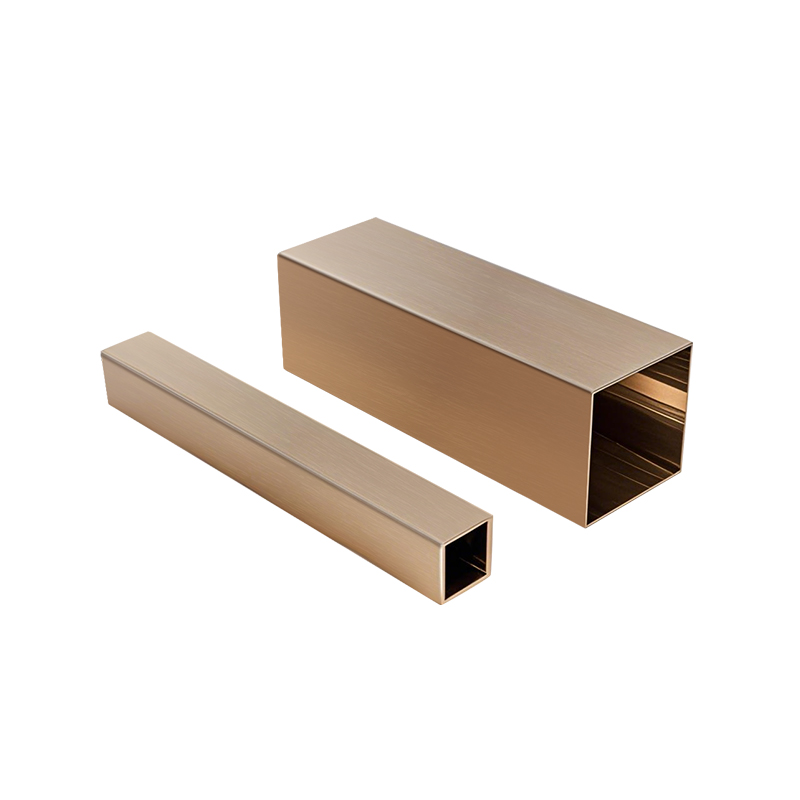

Tubo quadrado de cobre

Como controlar a tolerância da espessura da parede e a retidão durante a extrusão de tubo quadrado de cobre

Controle de tolerância à espessura da parede: controle preciso da fonte para a formação
Durante o processo de formação de extrusão de Tubo quadrado de cobre , a chave para controlar a tolerância da espessura da parede está em três aspectos:
1. Pureza material e controle de pré-tratamento
Zhejiang Jingliang usa lingotes de cobre de alta pureza como matérias-primas e usa um sistema de fundição independente para triagem de pureza e homogeneização, reduzindo efetivamente as inclusões e a segregação de grãos e fornecendo uma base estável para a formação subsequente.
2. Projeto de molde e controle de temperatura
A precisão correspondente entre o orifício interno e a haste do núcleo da matriz de extrusão é um fator importante na determinação da uniformidade da espessura da parede. Zhejiang Jingliang usa seu próprio centro de processamento de molde, processamento de CNC de alta precisão e tecnologia de simulação de CAE para garantir a coaxialidade e a resistência do desgaste do molde. Ao mesmo tempo, o controle da temperatura de extrusão também é muito importante-através de um sistema de controle de temperatura de vários pontos, o fluxo de metal é garantido como uniforme, evitando assim o desvio da espessura da parede causado pela taxa de fluxo desigual.
3. Monitoramento on -line e ajuste inteligente
Baseando-se na estratégia de "fabricação inteligente", Zhejiang Jingliang introduziu um sistema de detecção a laser on-line para a espessura da parede para obter o monitoramento em tempo real do processo de produção e combinado com um sistema de feedback de circuito fechado, ajustar a tolerância de parede automaticamente.
Controle de reta: coordenação e unificação de precisão mecânica e equilíbrio de tensão
A falta de retidão dos tubos quadrados de cobre é comum no processo de resfriamento ou alongamento após a extrusão, o que pode levar facilmente a defeitos como flexão e deformação do tubo, afetando a precisão da montagem e a vida útil do serviço.
1. Tecnologia de alisamento de vários eixos
O Zhejiang Jingliang usa um sistema de alisamento de roda de alisamento de vários conjuntos para corrigir o deslocamento inicial da extrusão através do ajuste fino de vários pontos para garantir que a forma do tubo quadrado permaneça vertical e plana.
2. Desenho de controle de tensão
No processo de desenho contínuo, o sistema ajusta a diferença de velocidade nas duas extremidades em tempo real, através de um algoritmo de equilíbrio de tensão para evitar "arrastar" ou "muito soltos" fenômenos, causando deformação do corpo do tubo e melhorar a estabilidade da reta geral.
3. Sistema de resfriamento de precisão
O processo de resfriamento após a extrusão adota um sistema de resfriamento de água circulante para garantir que a taxa de resfriamento do tubo de cobre seja consistente ao longo da direção do comprimento, reduzindo a deformação de flexão causada pelo estresse térmico.
Através das medidas acima, a reta do tubo quadrado de cobre produzido por Zhejiang Jingliang pode ser controlado dentro da faixa de ≤1 mm por metro, e é amplamente utilizado em cenas extremamente sensíveis à deformação, como tubos de dissipação de calor de ar condicionado, peças mecânicas e sistemas elétricos.

Que problemas podem encontrar os tubos quadrados de cobre durante a soldagem e como evitá -los

Problemas comuns na soldagem do tubo quadrado de cobre
1. Problema de oxidação
O cobre é fácil de reagir com oxigênio no ar durante a soldagem de alta temperatura para formar um filme de óxido, que afeta a força de ligação da solda e leva a problemas de qualidade, como soldagem a frio, poros e inclusões de escória. Em particular, as bordas e os cantos da estrutura quadrada têm maior probabilidade de formar acumulação de calor, o que agrava a oxidação.
2. Deformação térmica
A alta condutividade térmica do cobre leva à rápida condução do calor da soldagem, dificultando a manutenção de uma temperatura estável da piscina fundida localmente, o que causa facilmente largura desigual da solda ou queimadura. Ao mesmo tempo, a seção transversal do tubo quadrado de cobre é irregular e é mais fácil produzir concentração de tensão térmica do que o tubo redondo, resultando em problemas de deformação, como torção e deformação após a soldagem.
3. Dificuldade em encher
Quando a soldagem dos tubos quadrados de cobre, especialmente nos cantos ou nas conexões em forma de T, é difícil controlar a lacuna entre as soldas, e não é fácil preenchê-las completamente, o que pode causar facilmente nódulos ou sub-cortes de solda.
4. Rachaduras de soldagem
Se o ciclo térmico não for controlado adequadamente ou o resfriamento for muito rápido durante a soldagem, é provável que as rachaduras frias se formem nas juntas, especialmente para tubos quadrados de liga de cobre de alta resistência.
A Zhejiang Jingliang Copper-Tube Products Co., Ltd, sempre adere ao pensamento orientado ao cliente e considera totalmente a adaptabilidade do processamento de back-end antes que o produto saia da fábrica, especialmente em termos de operação de soldagem, e reduz efetivamente a incidência de defeitos de soldagem através dos seguintes meios.
1. Proteção de pré-tratamento e antioxidação superficial
Durante o processo de extrusão e desenho, o Tubo quadrado de cobres Produzido pela empresa, passou por um tratamento de limpeza e iluminação de superfície para minimizar a camada de óxido de superfície e fornecer soluções antioxidantes, como estanho e fosfação, de acordo com o cliente, é necessário tornar o limpador de superfície de soldagem e mais aderente.
2. Controle com precisão as tolerâncias e otimizam lacunas de emenda
Com o design avançado da matriz de extrusão e os sistemas de controle de dimensão on -line, a tolerância à espessura da parede dos tubos quadrados de cobre de Zhejiang Jingliang é controlada dentro de ± 0,05 mm, e a transição de canto é altamente arredondada, o que melhora bastante o aperto da estrutura de soldagem e evita defeitos de soldes causados ​​por lacunas irregulares.
3. Serviços de suporte de soldagem: sugestões de processo correspondentes personalizados
A equipe técnica da empresa fornece orientação de aplicativo para diferentes métodos de soldagem, incluindo brasagem, soldagem de TIG, soldagem a laser etc. a clientes em vários setores e pode personalizar ranhuras de soldagem reservadas e estruturas de posicionamento auxiliar para acessórios para melhorar a eficiência e a consistência da soldagem.
4. Cobre de alta pureza garante excelente soldabilidade
Por meio de seu próprio sistema de fundição e mecanismo de triagem de matérias -primas, os materiais de cobre usados ​​por Zhejiang Jingliang atingem o padrão de pureza C11000 ou superior, garantindo que os elementos de liga não precipitem e as fases quebradiças não se formem durante a soldagem, garantindo o desempenho da soldagem da fonte.

Quais são as vantagens e precauções do uso de tubos quadrados de cobre em sistemas de refrigeração

Vantagens significativas dos tubos quadrados de cobre em sistemas de refrigeração
1. Desempenho de transferência de calor eficiente
A condutividade térmica do cobre é tão alta quanto 390 ~ 400 W/m · K, que é muito maior que os metais comuns, como alumínio e aço inoxidável. Sob a mesma taxa de fluxo, os tubos quadrados de cobre podem obter uma troca de calor mais rápida, melhorar a eficiência da refrigeração e reduzir o consumo de energia do sistema.
Além disso, a estrutura quadrada possui uma superfície de transferência de calor maior por unidade de área, que pode fazer melhor uso do espaço em trocadores de calor compactos para obter "menor volume, capacidade mais forte".
2. Estrutura estável e conexão fácil
O tubo quadrado de cobre possui bordas nítidas e uma superfície plana, adequada para arranjo próximo e fixação de soldagem. Ele é frequentemente projetado como um canal de fluxo de calor ou montagem de suporte no condensador, evaporador ou módulo de resfriamento, que possui funções de condução de calor e estrutural e melhora a eficiência da montagem modular do produto.
3. Excelente resistência à corrosão
O sistema de refrigeração possui um ambiente misto de refrigerante, vapor de água e óleo por um longo tempo. Os tubos quadrados de cobre naturalmente têm boa resistência à corrosão e são compatíveis com uma variedade de refrigerantes (como R134A, R410A e R32), prolongando efetivamente a vida útil do sistema.
4. Fácil de soldar e formar
Após o tratamento de extrusão de precisão e recozimento em Zhejiang Jingliang Copper-Tube Products Co., LTD, o tubo quadrado de cobre tem boa ductilidade e soldabilidade. Os tubos quadrados de cobre produzidos pela empresa são frequentemente usados ​​em processos de conexão, como soldagem de brasagem e TIG. A interface de soldagem é plana e hermética, atendendo aos requisitos estritos do sistema de refrigeração para vedação.
Precauções em aplicações práticas
Embora o tubo quadrado de cobre tenha um excelente desempenho, os seguintes pontos ainda devem ser observados quando é usado no sistema de refrigeração para garantir que sua função esteja no melhor estado:
1. Controle de espessura da parede do tubo
Em condensadores e evaporadores que operam em condições de pressão, a seleção de espessura da parede dos tubos quadrados de cobre é particularmente crítica. A espessura da parede muito fina pode facilmente levar a rachaduras de fastura ou fadiga, enquanto a espessura da parede muito grossa afeta a eficiência da troca de calor e a viabilidade do processamento. Zhejiang Jingliang usa extrusão de CNC e detecção de laser online para controlar a espessura da parede dentro de ± 0,05 mm e pode personalizar produtos de diferentes níveis de pressão de acordo com as necessidades do cliente.
2. Evite a contaminação da parede interna
Se a parede interna do tubo quadrado de cobre estiver úmido ou contaminado por óleo antes do transporte ou instalação, é fácil formar uma fonte de corrosão. Zhejiang Jingliang limpa, seca e selos antes de deixar a fábrica. Ao mesmo tempo, recomenda -se que os clientes realizem limpeza secundária antes da soldagem para garantir que o sistema esteja seco e livre de impurezas.
3. Projeto de compensação de expansão térmica
O coeficiente de expansão térmica do material de cobre é de 16,5 × 10⁻⁶/k. O sistema de refrigeração muda frequentemente entre quente e frio. O espaço de expansão deve ser reservado no projeto estrutural para evitar a concentração de tensão e a rachadura de solda causada por restrições durante a expansão térmica e a contração do tubo quadrado.
4. Lacuna de instalação e suporte
Os tubos quadrados são mais facilmente deformados por forças laterais do que os tubos redondos. Os pontos de suporte e lacunas devem ser definidos razoavelmente durante a instalação. A equipe técnica de Zhejiang Jingliang fornece aos clientes sugestões de instalação correspondentes e soluções antivibratórias para garantir que o tubo quadrado de cobre mantenha uma boa estabilidade geométrica durante a operação de longo prazo.
