O guia definitivo para tubos de cobre TP2: propriedades, aplicações e padrões da indústria

Parte 1: Introdução aos tubos de cobre TP2

1.1 Definindo o Cobre TP2: O padrão da Indústria

Cobre TP2 é um cobre desoxidado com fósfouo com alto teou de fósfouo residual. No domínio da metalurgia, é classificado no padrão chinês GB/T 1527 , que é funcionalmente equivalente ao reconhecido internacionalmente ASTM C12200 (Cu-DHP) .

O “P” em TP2 significa Fósforo , que é adicionado durante o processo de extração para remover o oxigênio. Ao “desoxidar” o cobre, os fabricantes criam um material que é significativamente mais confiável para aplicações industriais do que o cobre puro padrão, especialmente aqueles envolvidos em calor e soldagem.

1.2 O significado: porque o cobre desoxidado é importante

O significado principal do cobre TP2 reside na sua soldabilidade . A cobre tradicional de “pitch duro” (como T2) contém vestígios de oxigênio. Queo o T2 é aquecido ou soldado em uma atmosfera rica em hidrogênio, ele sofre de “fragilização por hidrogênio”, causando rachaduras microscópicas e falhas estruturais.

TP2 resolve esse problema. Como o fósforo já está ligado e removeu o oxigênio, os tubos de cobre TP2 podem ser brasados ​​​​e soldados com segurança, garantindo juntas à prova de vazamentos. Isto o torna o “padrão ouro” para sistemas que devem reter gases ou líquidos em alta pressão por décadas.

1.3 TP2 vs. TP1: Uma Breve Comparação

Embora ambos sejam desoxidados com fósforo, a escolha entre eles muitas vezes é retomar uma compensação entre condutividade térmica/elétrica and unindo confiabilidade :

• TP1 (baixo teor de fósforo): Contém menos fósforo (0,005% a 0,012%). Oferece maior condutividade, mas é um pouco mais sensível durante processos de manipulação complexos.
• TP2 (alto teor de fósforo): Contém mais fósforo (0,013% a 0,050%). É a escolha preferida para o Indústrias de HVAC e refrigeração porque seu desempenho superior de soldagem compensa um ligeiro aumento na condutividade.

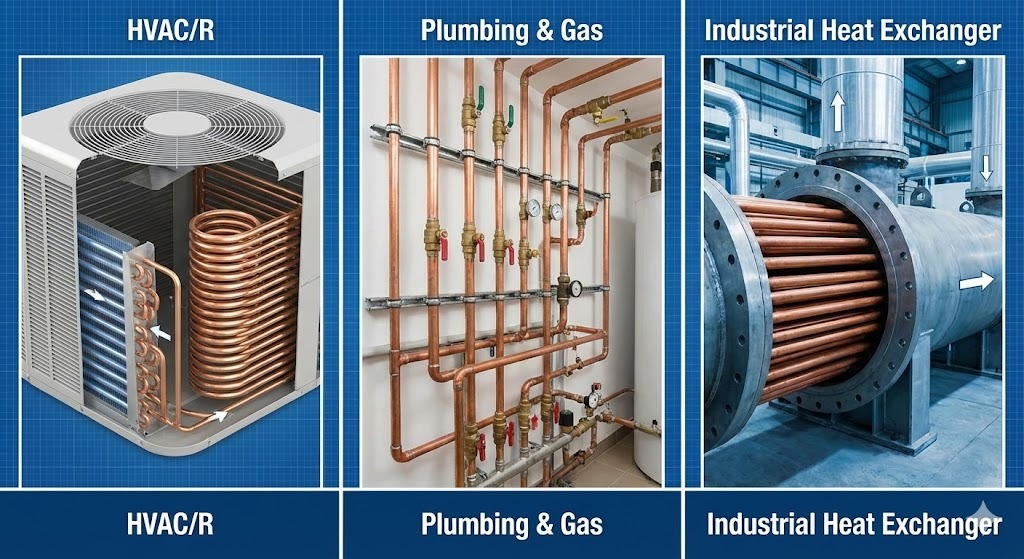

1.4 Usos e Indústrias Comuns

Os tubos de cobre TP2 são o “sistema circulatório” da infraestrutura moderna. Devido à sua combinação única de resistência à corrosão e eficiência térmica, são indispensáveis em:

• HVAC/R (aquecimento, ventilação, ar condicionado e refrigeração): Usado para linhas de refrigerante e serpentinas de evaporador/condensador.
• Encanamento e Gás: Transporte seguro de água potável e gases medicinais.
• Potência e Energia: Trocadores de calor em usinas de energia e sistemas de refrigeração para equipamentos de energia renovável.
• Automotivo: Cada vez mais utilizados nos sistemas de gerenciamento térmico de baterias de Veículos Elétricos (EV).

Parte 2: Padrões e Especificações

Ao adquirir ou especificar tubos de cobre TP2, é fundamental utilizar a nomenclatura internacional correta para garantir a qualidade.

2.1 Padrões Comuns da Indústria

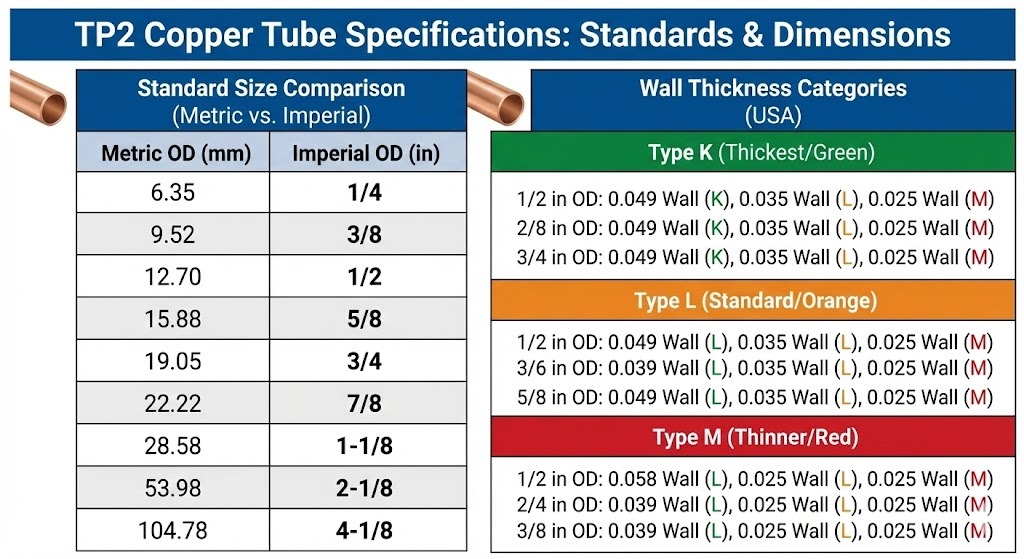

2.2 Especificações Dimensionais

Os tubos TP2 estão disponíveis em uma vasta gama de tamanhos, mas geralmente são categorizados por:

• Diâmetro Externo (OD): Normalmente varia de 2 mm a mais de 200 mm.
• Espessura da parede: De “ultrafino” (0,2 mm) a “parede pesada” (5 mm para uso industrial de alta pressão).
• Tolerâncias: Os tubos de precisão geralmente têm uma tolerância de diâmetro de /- 0,02 mm para garantir encaixes herméticos com fechamentos mecânicos.

Parte 3: Composição Química e Propriedades Físicas

3.1 Composição Química: O Papel do Fósforo

O desempenho do cobre TP2 é determinado pela sua alta pureza e pelo controle preciso do fósforo. De acordo com especificações padrão (como GB/T 5231 or ASTM C12200 ), a composição é regulamentada:

Por que a faixa de 0,013% a 0,050%?
Se o fósforo estiver abaixo de 0,013%, a desoxidação pode ser incompleta, arriscando juntas quebradas durante a soldagem. Se ultrapassar 0,050%, a condutividade térmica e elétrica cai significativamente, reduzindo a eficiência dos trocadores de calor.

3.2 Propriedades Físicas e Mecânicas

Os tubos de cobre TP2 são valorizados por sua resistência “suave” – eles são fortes o suficiente para suportar altas pressões, mas dúcteis o suficiente para serem dobrados em bobinas complexas sem rachar.

A. Resistência à tração e resistência ao escoamento

A resistência à tração depende da “têmpera” (dureza) do tubo:

• Suave (Recozido, M): >= 195 MPa. Altamente flexível, ideal para flexão manual e bobinas apertadas.
• Difícil (H): >= 295 MPa. Rígido e forte, usado para tubulações retas em linhas hidráulicas e industriais.
• Força de rendimento: Normalmente varia de 60 a 150 MPa dependendo do temperamento.

B. Alongamento

Isso mede a capacidade do material de esticar antes de quebrar. O cobre TP2 normalmente tem uma taxa de alongamento >= 35% - 40% (sem estado recozido). Essa alta ductilidade é o que permite que o tubo seja expandido, alargado ou estampado sem fraturar.

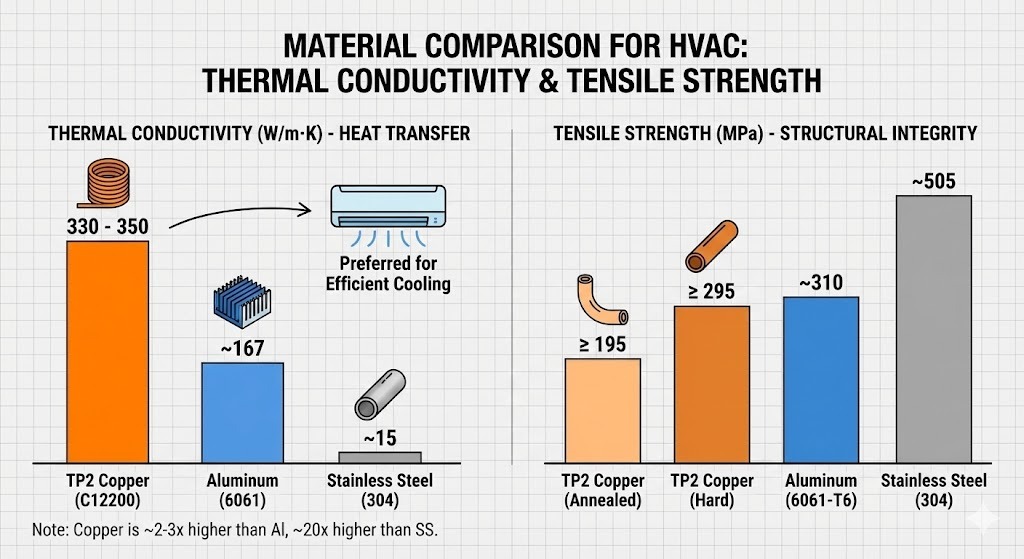

C. Condutividade Térmica

Embora a adição de fósforo reduza a condutividade em comparação com o cobre puro, o TP2 ainda permanece líder entre os metais:

• Condutividade Térmica: Aproximadamente 330 - 350 W/(m·K) a 20°C.
• Nota: Isso é cerca de 2 a 3 vezes maior que o alumínio e 20 vezes maior que o aço inoxidável, razão pela qual é o material preferido para evaporadores de ar condicionado.

D. Condutividade Elétrica

• Condutividade Elétrica: >= 70% - 80% IACS (Padrão Internacional de Cobre Recozido).
• Embora inferior ao IACS 100% de cobre livre de oxigênio (C10200), é mais que suficiente para aplicações de aterramento e sincronização de calor onde a soldagem também é necessária.

3.3 Tabela Resumo de Constantes Físicas

Parte 4: Processo de Fabricação de Tubos de Cobre TP2

A produção de tubos de cobre TP2 é uma jornada desde a experiência em alta temperatura até o trabalho a frio de alta precisão. A maioria dos tubos TP2 premium são produzidos como tubos sem costura , o que elimina o risco de falha na costura de solda.

4.1 Fluxo de produção passo a passo

1. Fusão e Fundição (Fase de Desoxidação):
   O cobre catódico de alta pureza é derretido em um forno de indução. Durante esta etapa, o fósforo é adicionado ao banho fundido. Este é o momento crítico onde o oxigênio é removido, transformando o lote em cobre TP2. O metal fundido é então fundido em tarugos cilíndricos sólidos.
2. Extrusão (Trabalho a Quente):
   O tarugo de cobre é aquecido e solicitado através de uma matriz sob enorme pressão para criar uma casca oca de paredes espessas. Este “trabalho a quente” quebra a estrutura do grão fundido, tornando o metal mais resistente e uniforme.
3. Estiramento e laminação a frio:
   Para atingir o diâmetro final e a espessura da parede, o tubo passa por vários projetos de Desenho a frio or Laminação a Frio (Peregrinação). O tubo é puxado através de matrizes progressivamente menores. Este processo aumenta a resistência do metal através do “endurecimento por trabalho”.
4. Reconhecimento Brilhante:
   A trefilação a frio torna o cobre duro e quebradiço. Para restaurar a ductilidade necessária para flexão e alargamento (especial para temperaturas “macias” ou “meio duras”), os tubos são aquecidos em um forno de atmosfera controlada (geralmente nitrogênio ou hidrogênio) para evitar oxidação. Isso resulta em uma superfície limpa e “brilhante”.
5. Acabamento e Limpeza:
   Os tubos são cortados no comprimento certo ou enrolados. Para aplicações HVAC, o interior deve ser limpo cirurgicamente, pois qualquer óleo ou poeira residual pode danificar o compressor.

4.2 Medidas de Controle de Qualidade

Para garantir que os tubos TP2 atendem aos padrões internacionais como ASTM B280 , os fabricantes empregam testes rigorosos:

• Teste de corrente parasita: Um teste não destrutivo que utiliza campos eletromagnéticos para detectar rachaduras ou buracos invisíveis na parede do tubo.
• Teste Hidrostático: O tubo é necessário com fluido de alta pressão para garantir que possa suportar a pressão dos refrigerantes modernos (como R-410A ou R-32).
• Inspeção Dimensional: Paquímetros de precisão e medidores a laser garantem que a espessura da parede seja uniforme – fundamental para manter as classificações de pressão.

Parte 5: Principais recursos e benefícios dos tubos de cobre TP2

Por que o TP2 é o “queridinho da indústria”? Seus benefícios vão além da simples condutividade.

5.1 Resistência Superior à Corrosão

O cobre TP2 forma uma camada protetora natural de pátina quando exposta a elementos. Ao contrário do aço, não enferruja. Em encanamento e HVAC, isso significa que o tubo não ficará mais fino ou desenvolverá “vazamentos de locais” facilmente ao longo de uma vida útil de 20 a 30 anos.

5.2 Alta Eficiência Térmica

Conforme mostrado na seção de propriedades, a condutividade térmica do TP2 é excepcional. Em uma troca de calor, isso permite transferência de calor mais rápida em um espaço menor, permitindo o projeto de unidades de ar condicionado compactas e de alta eficiência.

5.3 Excelente “Joinabilidade”

Como o TP2 é desoxidado com fósforo, é o cobre mais fácil de usar para brasagem e soldagem . Os técnicos unem tubos rapidamente usando uma tocha, sem se preocupar com a fragilidade do metal ou com a falha da junta devido à vibração.

5.4 Ductilidade e Formabilidade

O cobre TP2 pode ser facilmente dobrado, expandido ou “estampado” sem maquinário pesado especializado. Essa flexibilidade é vital para a instalação de linhas de refrigerante em espaços apertados ou para a criação de serpentinas de evaporador complexo.

5,5 100% reciclabilidade

O cobre é um material “permanente”. Os tubos de cobre TP2 podem ser reciclados indefinidamente sem qualquer perda de desempenho. Numa época de ESG (Ambiental, Social e Governança) objetivos, o uso do cobre é uma escolha sustentável para certificações de construção verde.

Parte 6: Aplicações de tubos de cobre TP2 em todas as indústrias

6.1 HVAC e Refrigeração: O Coração do Sistema

Este é o setor mais dominante para o cobre TP2. Os refrigerantes modernos operam em alta pressão, exigindo a confiabilidade contínua que o TP2 oferece.

• Ar condicionado e bombas de calor: Usado para conectar unidades internas e externas. A ductilidade do TP2 permite que ele seja alargado e conectado a válvulas com zero vazamentos.
• Refrigeração: Utilizado em redes de frio de supermercados e freezers industriais. Os tubos TP2 costumam ter “ranhuras internas” (adicionando micro aletas internacionais) para aumentar ainda mais a área de superfície de transferência de calor, tornando o sistema mais eficiente em termos energéticos.
• Evaporadores e Condensadores: A alta condutividade térmica do tubo garante que o calor seja trocado rapidamente entre o refrigerante e o ar.

6.2 Canalização e Distribuição de Água

Em muitos edifícios residenciais e comerciais de alto padrão, o cobre TP2 é uma escolha preferida para sistemas de água devido à sua longevidade e aos benefícios à saúde.

• Água Potável: O cobre é naturalmente antimicrobiano, inibindo o crescimento de bactérias como Legionela .
• Drenagem e Ventilação: Como o TP2 resiste à corrosão causada por águas cinzas e sabões agressivos, ele é usado em sistemas de drenagem resistentes que podem durar mais de 50 anos.
• Tubulação de gás: Sua capacidade de lidar com alta pressão e resistir ao fogo (não combustível) o torna a escolha mais segura para o transporte de gases medicinais em hospitais ou gás natural em residências.

6.3 Aplicações Industriais e Químicas

Além dos edifícios padrão, a cobertura TP2 lida com o “trabalho pesado” nas fábricas.

• Trocadores de calor: Usado em resfriadores de óleo, condensadores de vapor de usinas de energia e processamento químico.
• Tubulação de Processo: O TP2 é ideal para o transporte de fluidos não ácidos, mas que requer um ambiente de temperatura estável.
• Coletores Solares Térmicos: Utilizado nos tubos “riser” de aquecedores solares de água para absorver e transferir o calor solar para o reservatório de água.

6.4 Aplicações Elétricas e de Aterramento

Embora o TP2 tenha uma condutividade mínima menor que o cobre T2 puro, sua resistência superior e resistência à corrosão o tornam úteis para funções elétricas específicas:

• Hastes e mangas de aterramento: Usado para proteger sistemas elétricos contra raios e sobretensões, especialmente em ambientes de solo onde a corrosão é um risco.
• Terminais e Conectores: Usado em componentes elétricos de serviço pesado onde uma peça deve ser brasada ou soldada a outro componente.

Parte 7: Técnicas de união para tubos de cobre TP2

A confiabilidade de um sistema de cobre depende muito da qualidade de suas juntas. Como o TP2 é desoxidado, oferece uma gama mais ampla de opções de união sem risco de manipulação do material.

7.1 Soldagem e Brasagem

Este é o método mais comum para tubos TP2 em HVAC e encanamento.

• Soldagem (solda suave): Usado principalmente em encantamentos residenciais. Envolve metais de adição com ponto de fusão inferior a 450°C.
• Brasagem (solda dura): O “padrão” para HVAC/R. Utilize metais de adição (geralmente à base de prata) com pontos de fusão acima de 450°C. A resistência do cobre TP2 à fragilização por hidrogênio permite a brasagem em alta temperatura com uma tocha, criando uma junta que geralmente é mais forte que o próprio tubo.

7.2 Acessórios Mecânicos

Para ambientes onde chamas abertas não são permitidas (como zonas “sem tocha” em hospitais ou fábricas de alta tecnologia), são utilizadas opções mecânicas:

• Ajuste de pressão: Uma ferramenta crava uma conexão no tubo, utilizando um anel de colocação interno para colocação.
• Acessórios de comentários: Use uma porta de latão e ponteira para comprimir o tubo TP2 contra a conexão. Isso é comum em linhas de gás e instrumentação de baixa pressão.

Parte 8: Vantagens e Desvantagens do TP2

Para tomar uma decisão informada, é útil ver um resumo dos “prós e contras”.

Vantagens

• Soldagem Segura: O alto teor de fósforo evita rachaduras durante a união em alta temperatura.
• Eficiência Energética: A condutividade térmica excepcional economiza energia em aplicações de aquecimento/resfriamento.
• Durabilidade: Alta resistência à corrosão geral e incrustações internas.
• Antibacteriano: Mata naturalmente 99,9% das bactérias dentro de duas horas de contato.
• Sustentável: Totalmente reciclável e com alto valor de sucção.

Desvantagens

• Troca de condutividade: A sua condutividade eléctrica é inferior ao T2 (cobre puro).
• Volatilidade de custos: Como todos os produtos de cobre, o preço está sujeito às flutuações do mercado global de commodities.
• Risco de roubo: Devido ao seu alto valor de reciclagem, as tubulações de cobre expostas podem ser alvo de roubo em canteiros de obras.

Parte 9: Manutenção e Cuidados para Longevidade

Embora o cobre TP2 seja um material do tipo “configure e esqueça”, siga estas dicas que garantem que ele dure décadas:

1. Evite fluxo excessivo: Ao soldar, use a quantidade mínima de fluxo necessária. O excesso de fluxo deixado dentro do tubo pode causar corrosão localizada.
2. Suporte adequado: -se de que os tubos sejam sustentados por suportes revestidos de cobre ou plástico. Evite o contato direto com aço galvanizado ou ferro para evitar corrosão galvânica .
3. Velocidade de fluxo: No encanamento, mantenha a velocidade da água dentro dos limites recomendados (geralmente < 1,5 m/s para água quente) para evitar erosão-corrosão.
4. Limpeza: Para trocadores de calor industriais, a lavagem regular com agentes descalcificantes suaves manterá a alta taxa de transferência térmica das paredes do TP2.

Conclusão: O Futuro dos Tubos de Cobre TP2

Os tubos de cobre TP2 representam o equilíbrio perfeito entre metalurgia e praticidade. Ao adicionar fósforo para desoxidar ou cobre, os engenheiros projetam um material que não é apenas altamente eficiente na transferência de calor, mas também extremamente confiável para instalação e união.

Quer seja nas unidades de ar condicionado que mantêm as nossas casas confortáveis, na canalização que fornece água potável ou nos sistemas de refrigeração da próxima geração de veículos eléctricos, o TP2 continua a ser o material fundamental para a moderna gestão térmica e de fluidos. Ao escolher um material para aplicações de alta pressão, alta temperatura ou alta eficiência, o TP2 (C12200) se destaca como referência comprovada do setor.

Parte 10: Perguntas Frequentes (FAQ)

Para finalizar o artigo, aqui estão algumas das dúvidas mais comuns em relação aos tubos de cobre TP2:

Q1: Os tubos de cobre TP2 podem ser usados para água potável?
R: Sim. TP2 (C12200) é amplamente utilizado em sistemas de encanamento em todo o mundo. É naturalmente antimicrobiano e atende aos padrões de segurança para água potável na maioria das jurisdições.

Q2: Qual é a principal diferença entre TP1 e TP2?
R: A principal diferença é a Conteúdo do Fósforo . TP2 tem uma faixa de fósforo mais alta (0,013% a 0,050%), tornando-o superior para soldagem e brasagem pesada, enquanto TP1 (0,005% a 0,012%) oferece condutividade térmica/elétrica melhor.

Q3: Por que o TP2 é preferido ao T2 para aplicações HVAC?
R: O cobre T2 contém vestígios de oxigênio que causam “fragilização por hidrogênio” durante a oxidação, causando rachaduras. O TP2 está desoxidado, o que significa que pode ser brasado e soldado repetidamente sem perder a integridade estrutural.

Q4: Os tubos TP2 são compatíveis com novos refrigerantes verdes como o R-32?
R: Sim. Os tubos sem costura TP2 são específicos para suportar tensões operacionais mais altas associadas aos refrigerantes ecológicos modernos, desde que a espessura da parede seja especificada corretamente.

Parte 11: Resumo de Comparação Final (Guia de Seleção)

Esta tabela serve como uma referência rápida para os engenheiros escolherem o tipo certo de cobre para seu projeto específico.
